สายการประกอบชุดแบตเตอรี่ลิเธียมไอออนอัตโนมัติ ISO9001 5000 ชิ้น / ชั่วโมง

รายละเอียดสินค้า

สายการประกอบแบตเตอรี่ลิเธียมอัตโนมัติ 5000 ชิ้นต่อชั่วโมง

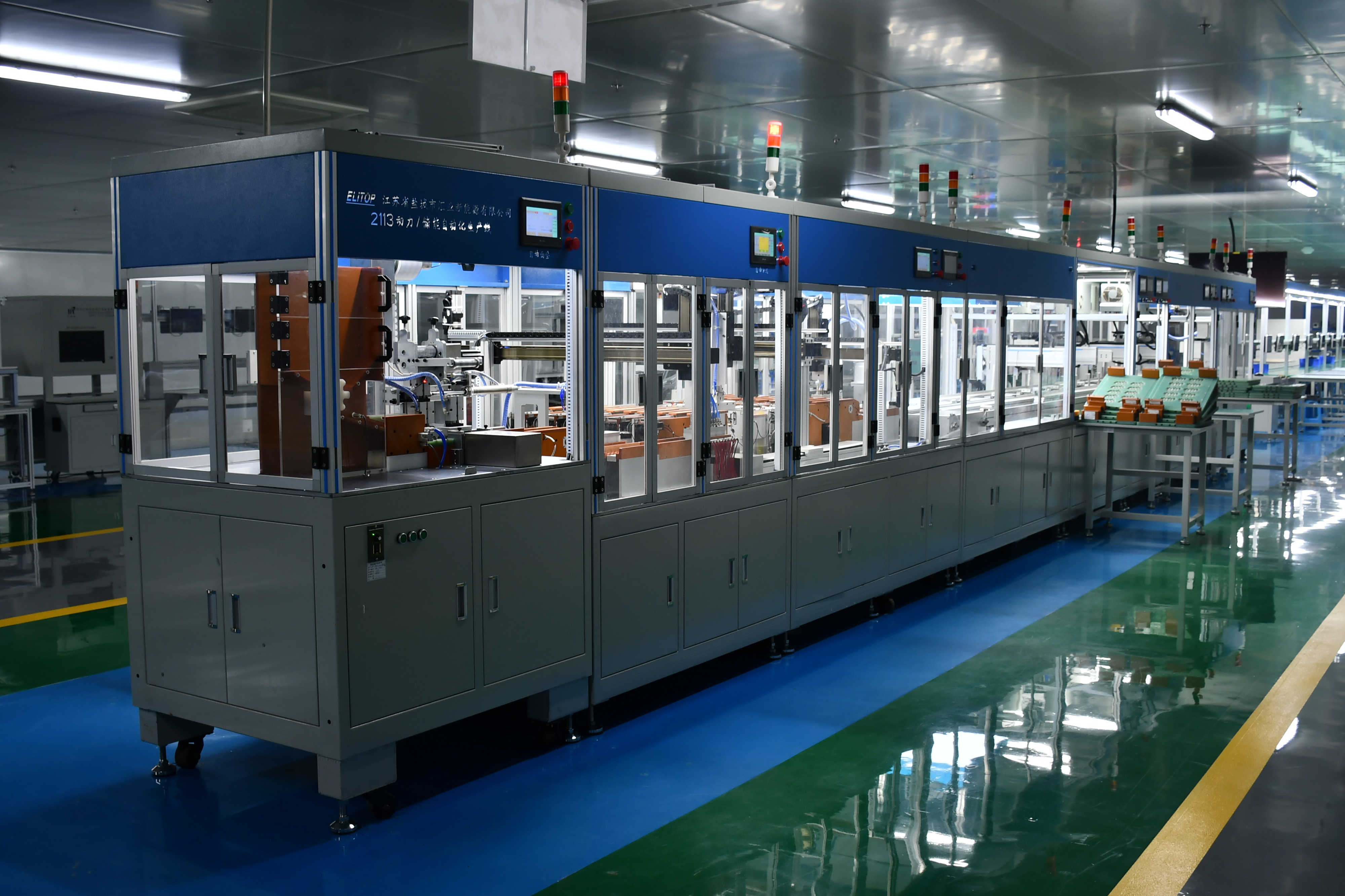

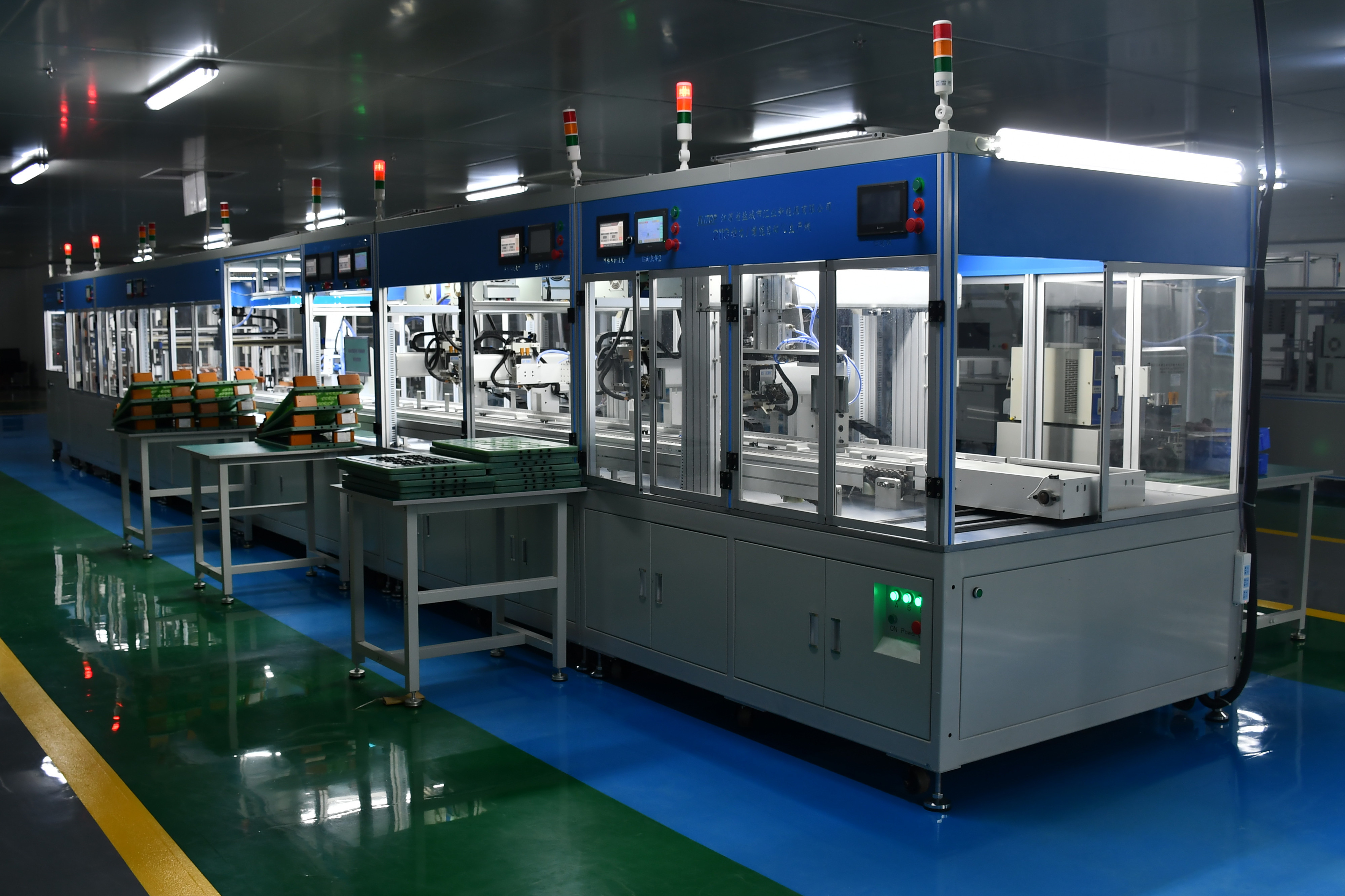

ชื่ออุปกรณ์: สายการผลิตแบตเตอรี่เก็บพลังงานอัตโนมัติ

ข้อมูลจำเพาะรุ่น: BT-2113-18650

I. ขอบเขตการใช้งานและการแนะนำฟังก์ชัน

1. ขอบเขตการใช้งาน:

ส่วนใหญ่ใช้ในโมดูลแบตเตอรี่รถยนต์การผลิตแบตเตอรี่พลังงาน แบตเตอรี่เก็บพลังงาน ชุดแบตเตอรี่เครื่องมือไฟฟ้า และแบตเตอรี่การใช้งานอื่นๆ โดยอัตโนมัติ

2. มีเพียงผู้ปฏิบัติงาน 3 คนเท่านั้นที่ต้องใช้ชุดแบตเตอรี่ตั้งแต่กล่องจนถึงการเชื่อมจนเสร็จสิ้นเนื่องจากเทคโนโลยีที่ต่างกัน ทำให้บางตำแหน่งใช้งานด้วยเครื่องจักรไม่ได้ ดังนั้นจำนวนผู้ปฏิบัติงานจึงแตกต่างกันไป

3, ฟังก์ชั่นรหัสสแกนเซลล์เสริม, สถานะของข้อมูลเซลล์ลงในวงเล็บหรือแบตเตอรี่รวม, ข้อมูลแบตเตอรี่สามารถตรวจสอบได้, นอกจากนี้ยังสามารถใช้เป็นเซลล์ OCV เปรียบเทียบ, เลือกผลิตภัณฑ์ที่มีข้อบกพร่อง

4, 4 แกน Yamaha หุ่นยนต์สนับสนุนอัตโนมัติ, ประสิทธิภาพที่มั่นคงและเชื่อถือได้

5 ใช้การระบุขั้วแบตเตอรี่ CCD ของ Hikvision เพื่อให้แน่ใจว่าแบตเตอรี่อยู่ในวงเล็บโดยไม่มีปรากฏการณ์ข้อผิดพลาดขั้ว

6, การใช้กลไกการรวมระยะห่างของเซลล์, เหมาะสำหรับระยะห่างที่แตกต่างกันของแบตเตอรี่, เพื่อแก้ปัญหาการเปิดหลายโคมเนื่องจากระยะห่างที่แตกต่างกัน

7. ใช้เลเซอร์ 2 ชุดทำความสะอาดคราบบนพื้นผิวขั้วบวกและขั้วลบของเซลล์เพื่อให้มั่นใจในคุณภาพการเชื่อม

8. ฟังก์ชั่นรองรับอุปกรณ์:

18650 เซลล์ชนิดบรรจุกล่องอัตโนมัติ (10*10) การป้อนอัตโนมัติ → แผ่นไม้อัดอัตโนมัติ → การสแกนรหัสอัตโนมัติ →

การเรียงลำดับอัตโนมัติ (10 เกรด OK, NG เกียร์หนึ่ง) → การเรียงลำดับเซลล์อัตโนมัติ → การสแกนอัตโนมัติ → หุ่นยนต์เข้าไปในโครงยึด →การมองเห็น CCD การตรวจจับขั้วบวกและขั้วลบ → การทำความสะอาดด้วยเลเซอร์ด้าน A → การหมุนเวียนของแม่พิมพ์ 1 → การเชื่อมแบบจุดบนด้าน A 1 → การเชื่อมแบบจุด ด้าน A 2→ การหมุนเวียนของแม่พิมพ์ 2→ การเชื่อมแบบจุด ที่ด้าน B 2→ การเชื่อมแบบจุด ที่ด้าน B 2→ นำฝาครอบออกโดยอัตโนมัติ → ถอดแบตเตอรี่ออกโดยอัตโนมัติ → สายการประกอบแบตเตอรี่กึ่งสำเร็จรูป (การตรวจจับลักษณะการเชื่อมเฉพาะจุด → วางอุปกรณ์เสริม → การเชื่อมต่อแผ่นป้องกัน → การสร้าง → การทดสอบประสิทธิภาพที่ครอบคลุม ฯลฯ)

9. ระยะชักสูงสุดของอุปกรณ์: 430 มม. ในทิศทางแกน X, 270 มม. ในทิศทางแกน X, 21 แกนในทิศทางแกน X และ 13 แกนในทิศทางแกน X ที่ระยะห่าง 20.5 มม.

10. ประสิทธิภาพการผลิต: 5000-6000 ชิ้น /H

ความรู้เบื้องต้นเกี่ยวกับการรวมอุปกรณ์

บทที่ 1

◎ส่วนแกนไฟฟ้า): 18650 แกนไฟฟ้ากล่องอัตโนมัติ (10 * 10) ให้อาหารอัตโนมัติ 6 . ครั้งเดียว

กล่อง (เซลล์ 600PCS18650)

◎ แผ่นตกแต่งอัตโนมัติ

◎ การสแกนโค้ดอัตโนมัติ → ส่วนการเรียงลำดับอัตโนมัติ (ไฟล์ OK 10 ไฟล์ ไฟล์ NG 1 ไฟล์ 2/3/4 /5 สามารถตั้งค่าเป็นไฟล์เดียวกันได้ เพิ่มจำนวนเซลล์ที่จัดเก็บ แต่ละช่องมี 100PCS สองช่องอยู่ในช่องเดียวกัน ไฟล์ จากนั้น 200PCS 3 ช่องอยู่ในไฟล์เดียวกัน จากนั้น 300PCS)

หน่วยที่ 2

◎ การสแกนโค้ดอัตโนมัติ → ระยะห่างอัตโนมัติ → หุ่นยนต์เข้าไปในโครงยึด → การตรวจจับอิเล็กโทรดขั้วบวกและขั้วลบของแบตเตอรี่ CCD → การทำความสะอาดด้วยเลเซอร์ที่ด้าน A (ทางเลือก) → การหมุนเวียนของแม่พิมพ์ 1 → การทำความสะอาดด้วยเลเซอร์ที่ด้าน B (ทางเลือก) → จุดเชื่อมที่ด้าน A 1→ การเชื่อมเฉพาะจุดบนด้าน A 2→ การหมุนเวียนของแม่พิมพ์ 2→ การเชื่อมแบบจุดบนด้าน B 2→ การเชื่อมแบบจุดบนด้าน B 2→ นำฝาครอบออกโดยอัตโนมัติ → ถอดแบตเตอรี่ออกโดยอัตโนมัติ → สายการประกอบวงจรผลิตภัณฑ์กึ่งสำเร็จรูปของแบตเตอรี่ (การตรวจจับลักษณะการเชื่อมเฉพาะจุด → แปะอุปกรณ์เสริม

→ การเชื่อมต่อแผ่นป้องกัน → การสร้าง → การทดสอบประสิทธิภาพที่ครอบคลุม ฯลฯ)

หน่วยที่ 3

◎ หนึ่งเส้นรอบสำหรับแม่พิมพ์โซ่ความเร็วคู่

◎ ตัวยึดแม่พิมพ์จุดเชื่อม 15 ชุด (L530*380MM)

◎ 15 ชุดแผ่นฝาครอบด้านบนและด้านล่างของแม่พิมพ์เชื่อมจุดสำหรับแบตเตอรี่แต่ละรุ่น

สายเอาท์พุตแบตเตอรี่กึ่งสำเร็จรูป *1

◎ หนึ่งบรรทัดไหลย้อนสำหรับผู้ให้บริการแม่พิมพ์บน

หน่วยที่ 4

สายการประกอบโซ่ความเร็วคู่ *1 (L16.5*W1.3*H2 เมตร)

Bt-2410a เครื่องทดสอบความต้านทานภายในรวม 24 ชุด/ชุด *1 ชุด (อุปกรณ์เสริม)

◎ การเชื่อมจุดเลเซอร์แบบสองตำแหน่ง *1 ชุด (แผ่นป้องกันและสายตรวจสอบ B+B-)

◎ BT-85V05C50F เครื่องทดสอบประสิทธิภาพของชุดแบตเตอรี่

หน่วยที่ 5

◎ ระบบ Kanban อิเล็กทรอนิกส์ MES (หนึ่งระบบสำหรับเซิร์ฟเวอร์หลัก ระบบหนึ่งสำหรับหน้าจอแสดงผลหลัก ระบบ Kanban ย่อย SOP หนึ่งระบบสำหรับแต่ละสถานี)

◎ เครื่องกำจัดไฟฟ้าสถิต *2

◎ ประกอบวงแหวนคงที่ของสายวงจรและสัญญาณเตือนแบบสถิต 1 ชุดสำหรับแต่ละสถานี

ผังการผลิต

แผนผังการจัดวางอุปกรณ์

หมายเหตุ: BT-2113 ชุดแบตเตอรี่เก็บพลังงาน/เก็บพลังงานสายการผลิตอัตโนมัติ L16.5*W1.5* 1.76m

สายการประกอบวงจรโซ่ความเร็วคู่ L16.5*W1.3*2M

หมายเหตุ: BT-2113 ชุดแบตเตอรี่เก็บพลังงาน/เก็บพลังงานสายการผลิตอัตโนมัติ L16.5*W1.5* 1.76m

เส้นเลี้ยว L4.6 * W1.8 H0.8 M

สายการประกอบวงจรโซ่ความเร็วคู่ L16.5*W1.3*2M

ห้า ข้อกำหนดด้านสิ่งแวดล้อมของอุปกรณ์

1, แหล่งจ่ายไฟ: AC380V±10%, 30KW 50HZ±10%

2, แหล่งก๊าซ: 0.4-0.8mpa, ไม่มีหมอกน้ำ, ไม่มีสิ่งสกปรก

3 อุณหภูมิแวดล้อม: 10-45 ℃

4, ความชื้นในสิ่งแวดล้อม: ไม่เกิน 85r.h (ไม่มีการควบแน่นของความชื้น)

5, สภาพแวดล้อมที่ไม่มีการสั่นสะเทือนรุนแรง, ไม่มีก๊าซกัดกร่อนและก๊าซไวไฟและระเบิด

ข้อดีและข้อเสียของอุปกรณ์

1, BT-2113 สายการผลิตพลังงาน/การจัดเก็บพลังงานอัตโนมัติ อุตสาหกรรมแบตเตอรี่พลังงานใหม่เพื่อให้บรรลุความฝันของโรงงานผลิตอัตโนมัติระดับไฮเอนด์

2, BT-2113 สายการผลิตพลังงาน/การจัดเก็บพลังงานอัตโนมัติ, ขนาดแบตเตอรี่เข้ากันได้, ขึ้นอยู่กับ 18650, แกน X ทิศทาง 21 แกน (430 มม.), แกน Y ทิศทาง 13 แกน (270 มม.)

3, BT-2113 สายการผลิตพลังงาน/การจัดเก็บพลังงานอัตโนมัติ สามารถแบ่งใช้อิสระ นอกจากนี้ยังสามารถใช้ร่วมกัน

4, มาตรฐานสายอัตโนมัติ: มาตรฐานประเภทมาตรฐานพร้อมแหล่งจ่ายไฟเชื่อมจุด BT-8000A, ชุดมาตรฐาน Miaji ที่เป็นอุปกรณ์เสริมพร้อมหุ่นยนต์ Yamaha, มาตรฐานพร้อมอุปกรณ์เสริมรหัสสแกนยีน, มาตรฐานพร้อมเครื่องทำเครื่องหมายเรเดียม, เครื่องทำความสะอาดเลเซอร์เรเดียม

5, BT-2113 สายการผลิตพลังงาน/การจัดเก็บพลังงานอัตโนมัติ, การออกแบบที่กะทัดรัด, โครงสร้างที่เหมาะสม, ขนาดโดยรวมคือ (จากแกนอัตโนมัติไปยังจุดเชื่อมอัตโนมัติ) : L16500MM * W1500MM * H1760MM, สายการประกอบชุดแบตเตอรี่ได้รับการออกแบบเป็น L16500MM*W1300MM*H2000MM ซึ่งเข้ากันได้กับโรงงานขนาดใหญ่และขนาดเล็ก และการเชื่อมต่อแบบไร้รอยต่อสามารถทำได้ระหว่างแต่ละส่วนโดยไม่ต้องเปลี่ยนโครงสร้าง

6. สายการประกอบผลิตภัณฑ์กึ่งสำเร็จรูปของแบตเตอรี่ (การตรวจจับลักษณะการเชื่อมแบบจุด→อุปกรณ์เสริมการวาง→การเชื่อมต่อแผ่นป้องกัน→การสร้าง→การทดสอบประสิทธิภาพที่ครอบคลุม ฯลฯ ) : ตามความต้องการของผลิตภัณฑ์และข้อกำหนดของภาพวาดอุปกรณ์เสริมที่แตกต่างกัน

7 สายการผลิตอัตโนมัติของบริษัท ประสิทธิภาพสูงถึง: 5000-6000 ชิ้น/ชม. (ขึ้นอยู่กับความสมดุลของตำแหน่งเซลล์) คุณภาพมีเสถียรภาพ อัตราความล้มเหลวต่ำ

8, อุปกรณ์อัจฉริยะระดับสูง, การดีบักอย่างง่าย, ง่ายต่อการเรียนรู้และทำความเข้าใจ

บริการหลังการขาย

1. ฝ่าย A มีหน้าที่ต้องฝึกอบรมผู้ใช้อุปกรณ์ของฝ่าย B ในการติดตั้ง การแก้จุดบกพร่อง การใช้และการบำรุงรักษาฟรี เพื่อให้มั่นใจว่าผู้ปฏิบัติงานของผู้เรียกร้องสามารถทำงานได้ตามปกติและเป็นอิสระ และเจ้าหน้าที่บำรุงรักษาสามารถจัดการกับปัญหาทั่วไปได้โดยอิสระ

2. ระยะเวลาการรับประกันอุปกรณ์คือสองปีฝ่าย A จะต้องรับผิดชอบต่อการค้ำประกันสามครั้งตามกฎหมายและระเบียบข้อบังคับของประเทศหลังจากการรับประกันหมดอายุ การบำรุงรักษาตลอดชีวิตและราคาต้นทุนในการจัดหาอะไหล่และชิ้นส่วนที่สวมใส่หากปัญหาได้รับการจัดการนอกสถานที่ ซัพพลายเออร์จะต้องตอบกลับอย่างชัดเจนทางอีเมลหรือแบบฟอร์มเป็นลายลักษณ์อักษรภายใน 4 ชั่วโมง
