รายละเอียดสินค้า:
|
|
| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | BT |
| ได้รับการรับรอง: | ISO9001/CE |
| หมายเลขรุ่น: | BT-2113B |
|
การชำระเงิน:
|
|
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
| ราคา: | USD350000 |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 90 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | หนึ่งชุดต่อ 90 วัน |
|
ข้อมูลรายละเอียด |
|||
| พลัง: | AC380V 50/60Hz 16KW | ความกดอากาศ: | 0.4-0.8Mpa |
|---|---|---|---|
| อินเทอร์เฟซการสื่อสาร: | RS485 | เหมาะสำหรับเซลล์: | กำหนดเอง |
| เกียร์ว่าง: | 5ตกลง 1NG | ขนาด: | L14500*W1500*H1680MM |
| น้ำหนัก: | 3500Kg | การรับประกัน: | 2 ปี |
| เน้น: | สายการผลิตชุดแบตเตอรี่ 21700,สายการผลิตชุดแบตเตอรี่ 32650,สายการผลิตแบตเตอรี่ CCD |
||
รายละเอียดสินค้า

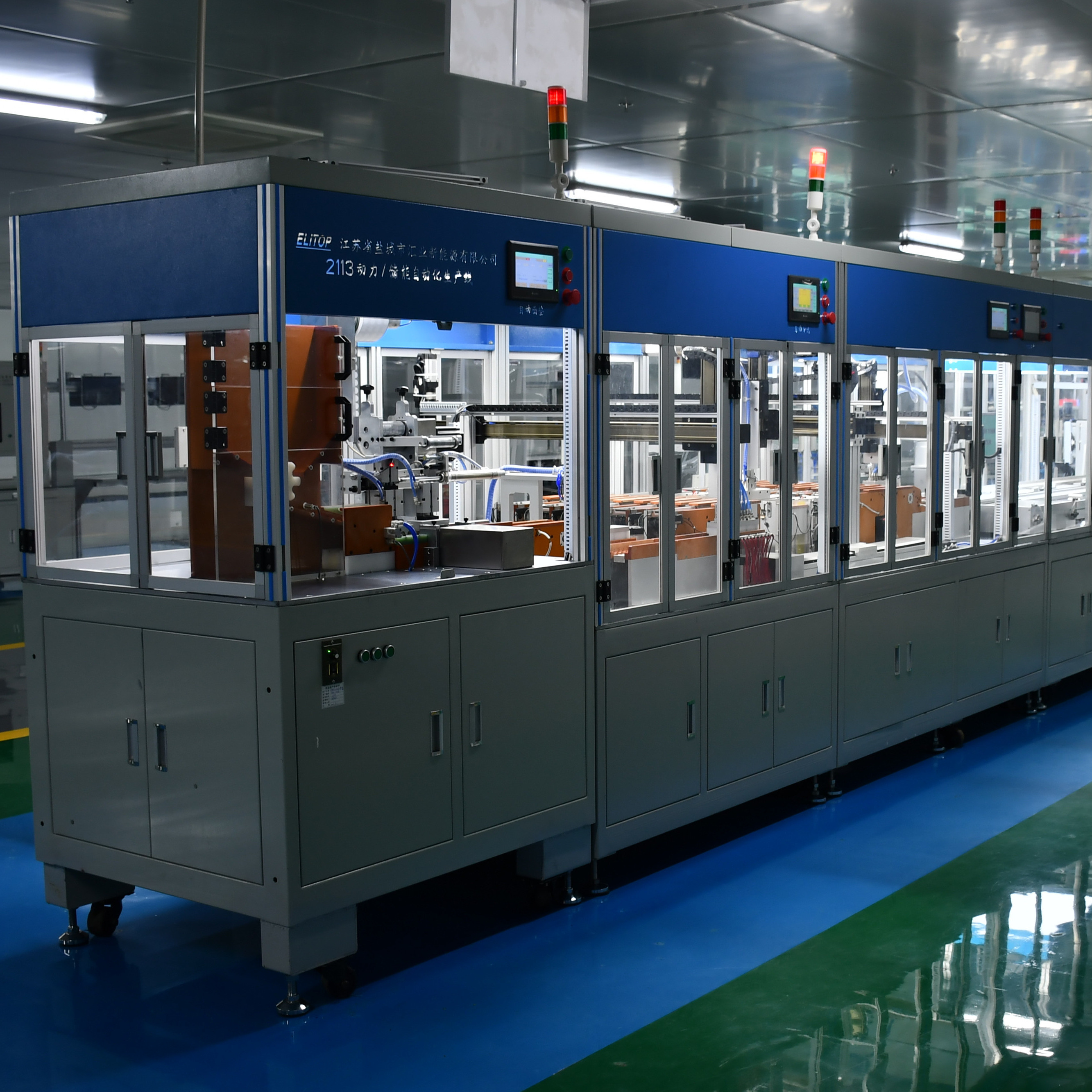

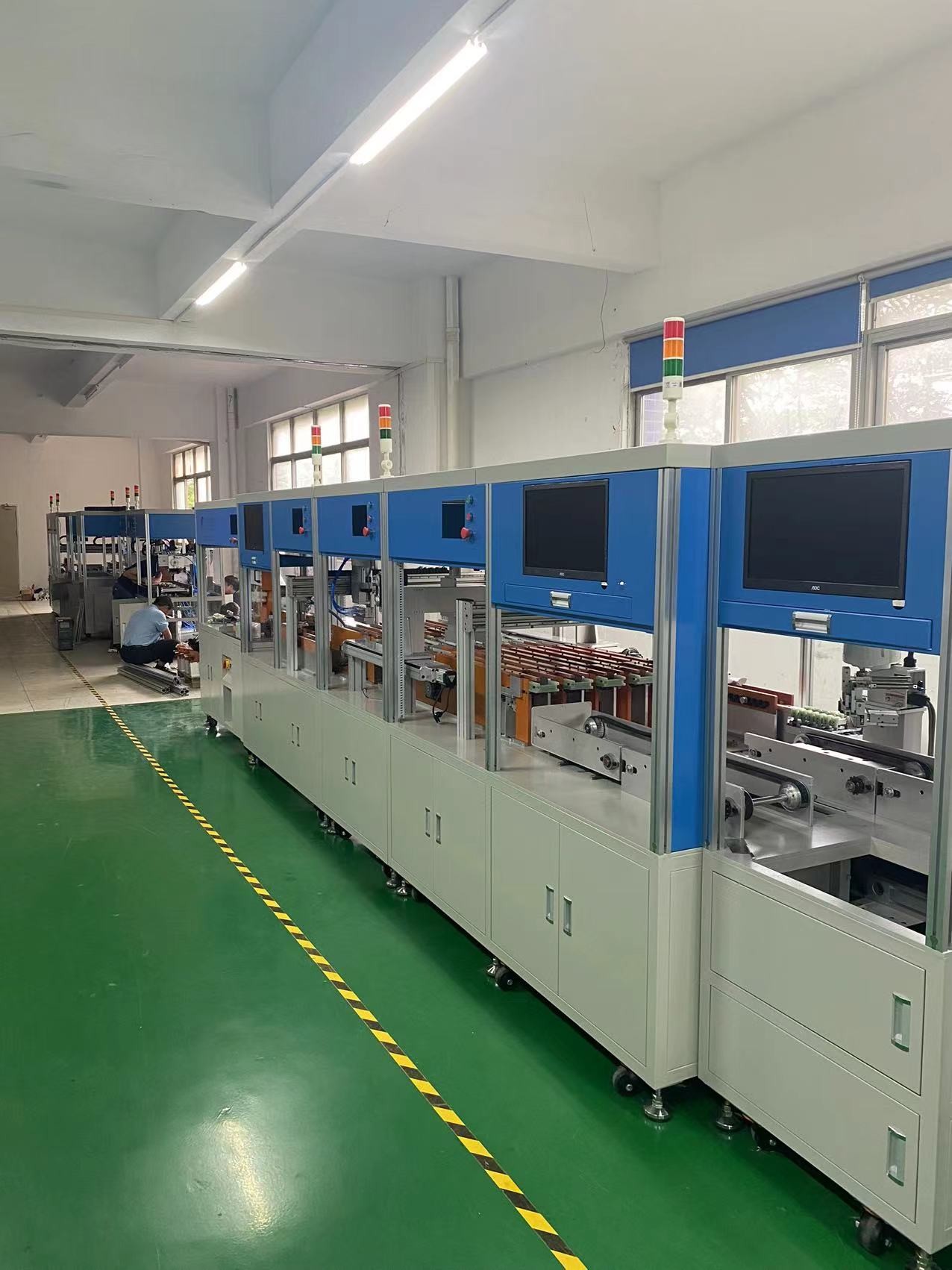

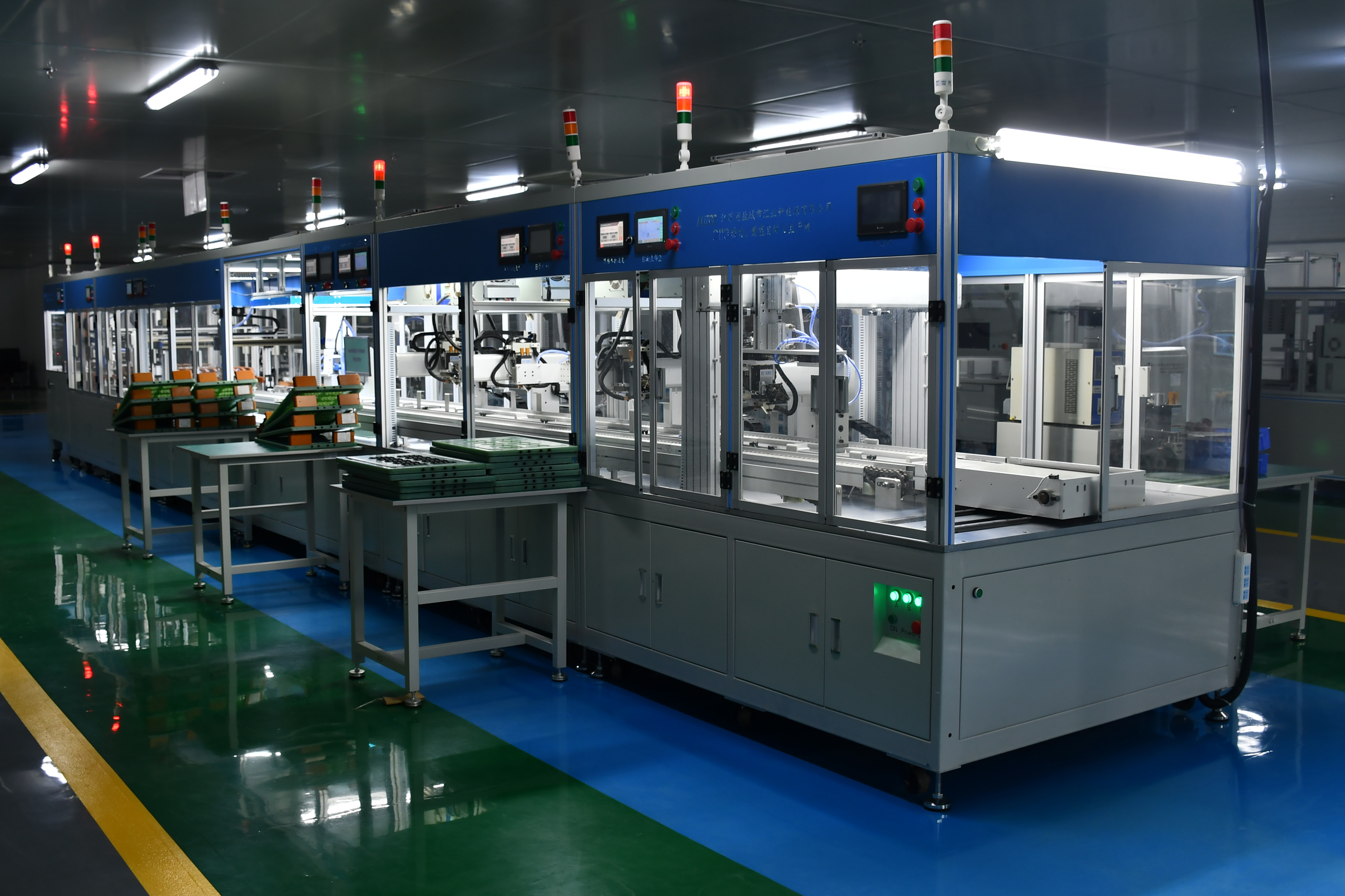

สายการประกอบแบตเตอรี่อัตโนมัติเต็มรูปแบบ
ขอบเขตของอุปกรณ์
BT - 2113B สายการผลิตชุดแบตเตอรี่ลิเธียมไอออนอัตโนมัติ 18650/21700/32650 การจัดเก็บพลังงานทรงกระบอก / พลังงานส่วนใหญ่ใช้ในโมดูลแบตเตอรี่รถยนต์การผลิตแบตเตอรี่ไฟฟ้า แบตเตอรี่เก็บพลังงาน ชุดแบตเตอรี่เครื่องมือไฟฟ้า และแบตเตอรี่ใช้งานอื่นๆ โดยอัตโนมัติ
คุณสมบัติ
1. ปรับแต่งสำหรับประเภทเซลล์ 18650/21700/26650/32650
2. ต้องการตัวดำเนินการเพียงสามตัวเท่านั้นจากเซลล์ชนิดบรรจุกล่องไปจนถึงชุดแบตเตอรี่แบบเชื่อม
3. ฟังก์ชั่นการสแกนเซลล์เสริม ตั้งค่าข้อมูลเซลล์ลงในวงเล็บหรือการรวมกันของแบตเตอรี่ สามารถติดตามข้อมูลแบตเตอรี่ได้
4. ใช้หุ่นยนต์ยามาฮ่า 4 แกนโดยอัตโนมัติในวงเล็บประสิทธิภาพที่มั่นคงและเชื่อถือได้
5. ใช้การระบุขั้วบวกและลบของเซลล์ CCD ของ Hikvision เพื่อให้แน่ใจว่าไม่มีปรากฏการณ์ข้อผิดพลาดของขั้วเมื่อเซลล์เข้าสู่วงเล็บ
6.ประสิทธิภาพการผลิต: 5,000-6,000ชิ้น/ชั่วโมง
ขั้นตอนการทำงาน
เซลล์ชนิดบรรจุกล่องอัตโนมัติ (10*10) การให้อาหารอัตโนมัติ → การวางกระดาษฉนวนอัตโนมัติ → การสแกนรหัสอัตโนมัติ → การเรียงลำดับอัตโนมัติ (10 เกรด OK, One NG) → การจัดเรียงเซลล์อัตโนมัติ → รหัสสแกนอัตโนมัติ → หุ่นยนต์เข้าไปในตัวยึด → การตรวจจับด้วยการมองเห็น CCD และลบ → การทำความสะอาดด้วยเลเซอร์ A → การพลิกแม่พิมพ์ 1 → การเชื่อมจุด A 1 → การเชื่อมจุด A 2 → การพลิกแม่พิมพ์ 2 → การเชื่อมจุด B 2 → การเชื่อมจุด B 2 → อัตโนมัติ นำฝาครอบด้านบนออก → ถอดแบตเตอรี่ออกโดยอัตโนมัติ → สายการประกอบของกึ่ง - ผลิตภัณฑ์แบตเตอรี่สำเร็จรูป (การตรวจสอบลักษณะการเชื่อมเฉพาะจุด → การติดวัสดุเสริม → การต่อแผ่นป้องกัน → การขึ้นรูป → การทดสอบประสิทธิภาพที่ครอบคลุมและสถานีอื่นๆ)
พารามิเตอร์ทางเทคนิค
BT - 2113B สายการผลิตชุดแบตเตอรี่ลิเธียมไอออนอัตโนมัติ 18650/21700/32650 ที่เก็บพลังงาน / พลังงานทรงกระบอก
| การให้อาหารเซลล์อัตโนมัติ |
|
แหล่งจ่ายไฟ: AC220V±10% 1KW 50HZ±10% แหล่งอากาศ: 0.4-0.8mpa ไม่มีละอองน้ำ ไม่มีสิ่งสกปรก เซลล์กล่องบรรจุในกล่อง 10 * 10 สูงสุด 5 กล่องต่อครั้ง เซลล์กล่องบรรจุในกล่อง 12 * 15 สูงสุด 4 กล่องต่อครั้ง ใช้รางนำทางสีเงินของไต้หวัน กำลังเปลี่ยนเซลล์: สเต็ปเปอร์มอเตอร์/มอเตอร์ลดความเร็ว ระบบควบคุม: โปรแกรมเมอร์ PLC XC2-24T-E อินเทอร์เฟซการทำงาน: หน้าจอแสดงผลสี TG-765-UT ใช้งานง่าย กระบอกสูบ: Attec /SMC/XINCHENG ส่วนประกอบควบคุมนิวแมติก: ATech /SMC/ Tiangong/Pneumatic Like อุปกรณ์เหนี่ยวนำ: LIKE ไต้หวัน/ Adeke // Omron/Keenshi ประสิทธิภาพการผลิต: มากกว่า 4500PCS/H ฟังก์ชันหลัก: ใส่เซลล์ในกล่องลงในสายการประกอบกล่องด้วยตนเอง ป้อนตำแหน่งของเซลล์โดยอัตโนมัติ และดันกล่องเปล่าเข้าไปในกล่องเก็บของ เซลล์ในกล่องจะถูกนำออกโดยอัตโนมัติและถ่ายโอนไปยังสายอัตโนมัติ เครื่องกันกระแทกพื้นผิวซึ่งเข้ากันได้กับกล่องบรรจุภัณฑ์เซลล์ไฟฟ้าขนาดเส้นผ่านศูนย์กลาง 21/18 ที่แตกต่างกัน |
| วางกระดาษฉนวนอัตโนมัติ |
|
แหล่งจ่ายไฟ: AC220V±10% 1.6KW 50HZ±10% แหล่งอากาศ: 0.4-0.8mpa ไม่มีละอองน้ำ ไม่มีสิ่งสกปรก ใช้กลไกเบาะ 4 พินเพื่อปรับปรุงประสิทธิภาพ ใช้มอเตอร์แปลงความถี่และแผ่นเจาะรู CAM เพื่อป้องกันความเสียหายของแบตเตอรี่ ดายเหล็กกล้าความเร็วสูงของญี่ปุ่น อายุการออกแบบ 5 ปี การกรอวัสดุเหลือใช้โดยอัตโนมัติ ใช้รางนำเงินของไต้หวัน, คันนำ มอเตอร์เซลล์ล่างใช้มอเตอร์ลดแรงของไต้หวัน พลังของหุ่นยนต์: สเต็ปเปอร์มอเตอร์แบบวงปิด/เซอร์โวมอเตอร์ กำลังเปลี่ยนเซลล์: สเต็ปเปอร์มอเตอร์ ระบบควบคุม: โปรแกรมเมอร์ XD-42T-E PLC อินเทอร์เฟซการทำงาน: หน้าจอแสดงผลสี TG-765-UT ใช้งานง่าย ระบบแจ้งเตือนข้อผิดพลาดในตัว (ตามคำแนะนำเพื่อลบข้อผิดพลาด) สัญญาณเตือนอัตโนมัติสำหรับการขาดแคลนกระดาษข้าวบาร์เลย์บนพื้นที่สูง การแจ้งเตือนเชิงปริมาณของการทำความสะอาดแม่พิมพ์ กระบอกสูบ: Attec /SMC/XINCHENG ส่วนประกอบควบคุมนิวแมติก: ATech /SMC/ Tiangong/Pneumatic Like อุปกรณ์เหนี่ยวนำ: LIKE ไต้หวัน/ Adeke // Omron/Keenshi |
| เครื่องทดสอบ IR |
|
กำลังทดสอบ: Star pneumatic กระบอกสูบ: Attec /SMC/XINCHENG ส่วนประกอบควบคุมนิวแมติก: ATech /SMC/ Tiangong/Pneumatic Like อุปกรณ์เหนี่ยวนำ: LIKE ไต้หวัน/ Adeke // Omron/Keenshi ประสิทธิภาพการทดสอบ: สูงกว่า 4500PCS/H เข็มทดสอบ รุ่น KS-100A3000 อายุการใช้งานของเข็มทดสอบ: 600,000 ครั้ง หน้าที่หลัก: แรงดันเซลล์ทดสอบเดี่ยวและความต้านทานภายใน, ผ่านเซอร์โวมอเตอร์ชิฟต์, ทดสอบ 10 เซลล์, จากกลไกการเลื่อนเซลล์ไปจนถึงกลไกการเลื่อนสามเท่า 1, ทดสอบข้อมูลในรหัสกวาดเสร็จและการผูกบาร์โค้ดของเซลล์, ฐานข้อมูลการจัดเก็บ รุ่นทดสอบ: HIOKI BT3562 อุปกรณ์เสริมในประเทศ HK3560 ช่องทดสอบ: ช่อง 1 ความแม่นยำในการอ่านแรงดันไฟฟ้า: บวกหรือลบ 0.02MV ความแม่นยำในการอ่านค่าความต้านทานภายใน: บวกหรือลบ 0.2 Hao การทดสอบซ้ำมีความสม่ำเสมอ ทดสอบข้อมูลในการกวาดโค้ดให้เสร็จสมบูรณ์และการผูกบาร์โค้ดของเซลล์ที่จัดเก็บไว้ในฐานข้อมูล ประสิทธิภาพการทดสอบ: 5000PCS / H |
| การสแกนอัตโนมัติ | |
รหัสกวาด Honeywell/Genz/HiKVision ใช้แหล่งกำเนิดแสงแบบกำหนดเองเพื่อรับรองความถูกต้องของการอ่านโค้ด ระบบการระบุ: การวิจัยและพัฒนาอิสระของ Bicester ความกว้างของกล้อง: ภายใน 300*150 มม อุปกรณ์ผู้บริหาร: คอมพิวเตอร์อุตสาหกรรม ระบบ WIN7 แท้ หน้าที่หลัก: Sanlian shift 1, กวาดแบตเตอรี่เป็นรหัส, เริ่มเกียร์มอเตอร์สเต็ป, แบตเตอรี่ตามเข็มนาฬิกา, เพื่ออ่านการผูกข้อมูลบาร์โค้ด, ไม่อ่านบาร์โค้ดและทดสอบประโยคเชิงลบไม่ดี, ข้อมูลการทดสอบในการกรอกรหัส และการผูกบาร์โค้ดแบตเตอรี่, ฐานข้อมูลร้านค้า, ระบบ MES เชื่อมต่อกับปาร์ตี้ a, ห้ามกวาดหลาและฟังก์ชั่นหลาสามารถปิดกั้นได้, ชุดเกียร์ 11 ชุด, พร้อมแหวนยางเพื่อเพิ่มแรงเสียดทานที่แกนเพื่อให้แน่ใจว่าการหมุนปกติ ของแกน, การอ่านปกติ, 18650 และ 21700 เซลล์สากล ประสิทธิภาพการสแกน: มากกว่า 3500PCS / H |
| การเรียงลำดับอัตโนมัติ |
|

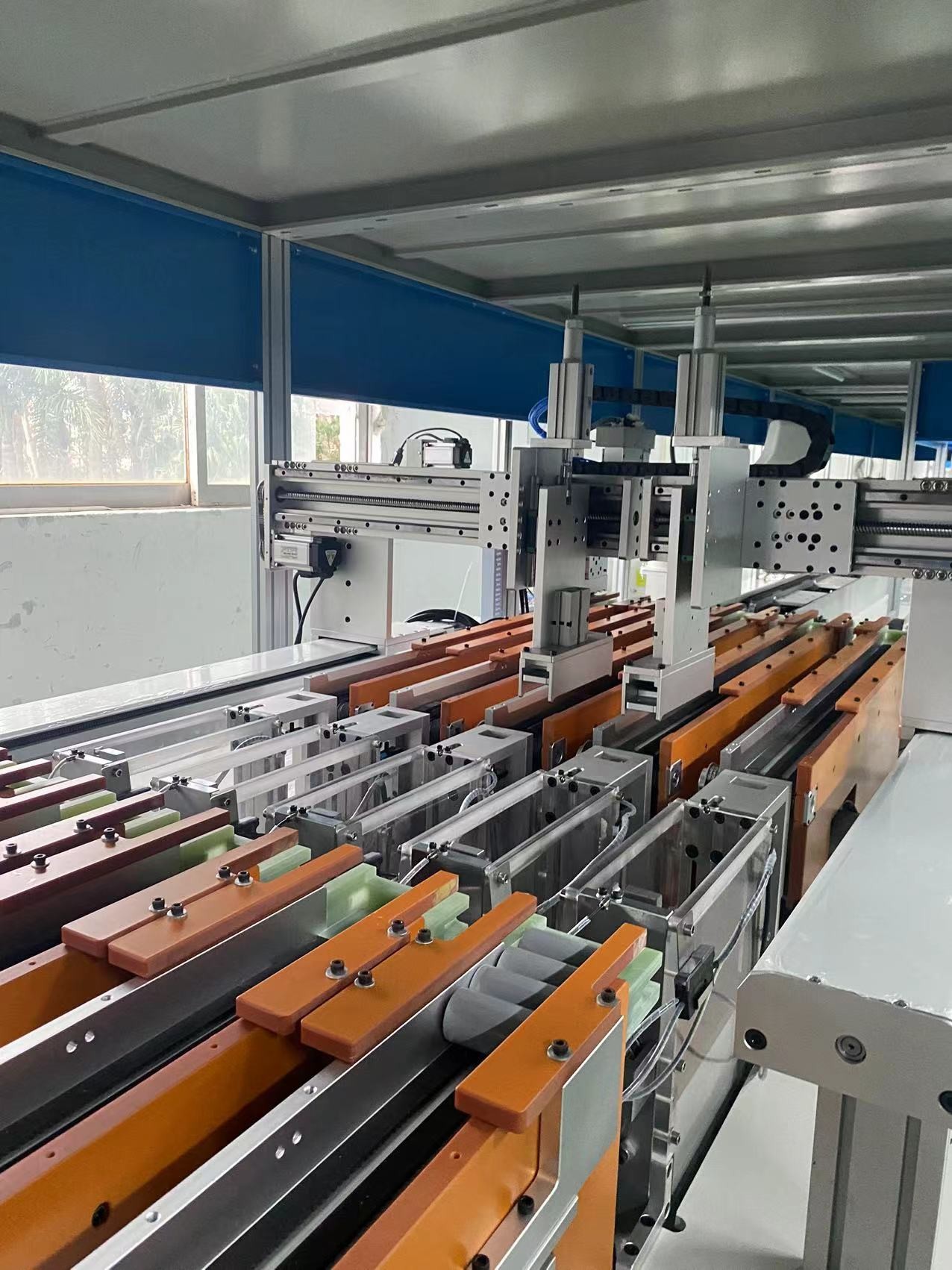

ใช้รางนำเงินของไต้หวัน, คันนำ กำลังขับเคลื่อนเกียร์อัตโนมัติ: เซอร์โวมอเตอร์ 2 แกน 400W โมดูล: 2 แกน มีความเสถียรและเชื่อถือได้ในการคว้าเซลล์ไฟฟ้า 10 ชิ้นในคราวเดียวและใช้แม่เหล็กถาวรแบบยืดไสลด์ทรงกระบอก ระบบควบคุม: โปรแกรมเมอร์ PLC ซีรีส์ XD เซ็นเซอร์: ไต้หวัน LIKE/ Actek /SMC/ Phenom/Airtek อินเทอร์เฟซการทำงาน: หน้าจอแสดงผลสี TG-765-UT ใช้งานง่าย ฟังก์ชันหลัก: ตามช่วงของความต้านทานภายในของแรงดันไฟฟ้าที่ตั้งไว้ ใส่เซลล์ลงในช่องไปป์ไลน์ที่สอดคล้องกัน เซลล์ 18650 และ 21700 เป็นสากล ใช้สายพานซิงโครนัส 3 เส้น กำลังส่ง: มอเตอร์ทดรอบ 25W เซ็นเซอร์: ไต้หวัน LIKE/ Actek /SMC/ Phenom/Airtek จำนวนแผงลอย: 5 แผงลอย OK สายการประกอบแบ่งออกเป็นการป้อนเซลล์และการระบายเซลล์ ระดับการคายประจุของเซลล์มีกลไกการติดตั้งอัตโนมัติ ซึ่งจะเปิดโดยอัตโนมัติเมื่อนำเซลล์ เซลล์ 18650 และ 21700 เป็นสากล |
| ยกกลไกการจัดเก็บเซลล์ |
|
แหล่งจ่ายไฟ: AC220V±10% 1.6KW 50HZ±10% ใช้รางนำเงินของไต้หวัน, คันนำ กำลังยก: มอเตอร์ลดแรงเบรก ความจุ: 18650 ประมาณ 240PCS, 21700 ประมาณ 180PCS ความเร็วในการยก: 8 มม. / วินาที ระบบควบคุม: โปรแกรมเมอร์ PLC ซีรีส์ XD เซ็นเซอร์: ไต้หวัน LIKE/ Actek /SMC/ Phenom/Airtek อินเทอร์เฟซการทำงาน: หน้าจอแสดงผลสี TG-765-UT ใช้งานง่าย เซลล์ 18650 และ 21700 เป็นสากล |
| YK400XR หุ่นยนต์ยามาฮ่า |
|
โมเดลหุ่นยนต์: Yamaha YK400XR ช่วงที่ใช้ได้: รัศมี 360MM รับน้ำหนัก : 3KG หน้าที่หลัก: หุ่นยนต์นำเซลล์ไฟฟ้าที่มีระยะห่างพอดีออกมาและใส่เข้าไปในตัวยึด (หรือไม่มีแม่พิมพ์ตัวยึด) ประสิทธิภาพ: 5,000-6,000 ชิ้น/ชม พารามิเตอร์ทางเทคนิค: ดูคู่มือ Yamaha สำหรับรายละเอียด
หน้าที่หลัก: การวิจัยและพัฒนาระบบควบคุมสำหรับหุ่นยนต์ Yamaha เป็นพิเศษ ตั้งค่าพิกัดและการกระทำของหุ่นยนต์ด้วยตนเอง จับคู่หุ่นยนต์ 4 แกน / 6 แกนของยามาฮ่า การแก้จุดบกพร่องนั้นง่าย เรียนรู้ง่าย เข้าใจง่าย หน้าจอสัมผัสขนาด 7.5 นิ้ว แสดงสถานะปัจจุบัน ระบบปฏิบัติการ: การวิจัยและพัฒนาอิสระของ Bicester |
| เครื่องทดสอบ CCD | |
แหล่งจ่ายไฟ: AC220V±10% 0.6KW 50HZ±10% กล้อง Hikvision 10 ล้าน HD ระบบการระบุ: การวิจัยและพัฒนาอิสระของ Bicester ความกว้างของกล้อง: 420*300 มม. หรือน้อยกว่า อุปกรณ์ผู้บริหาร: คอมพิวเตอร์อุตสาหกรรม ระบบ WIN7 แท้ หน้าที่หลัก: ตรวจสอบและเปรียบเทียบขั้วบวกและขั้วลบของเซลล์ที่เสียบ และหยุดการทำงานหากตำแหน่งผิดหรือกลับขั้ว รอการยืนยันด้วยตนเองก่อนปล่อย ประสิทธิภาพการสแกน: มากกว่า 6000PCS เซลล์ / ชั่วโมง ในระหว่างการผลิตตามปกติ การทดสอบทุกครั้งเมื่อผ่านการรับรอง ภาพหน้าจอจะถูกส่งไปยังระบบ MES ของบริษัทของคุณเพื่อเก็บรักษาไว้ (ประมาณ 8 ล้านครั้งต่อครั้ง) โหมดอินเตอร์เฟส: เว็บเซิร์ฟ ส่ง ส่ง: ส่งในรูปแบบเลขฐานสิบหก |
| การเชื่อมพื้นผิว | |
ฟังก์ชั่นหลัก: การเชื่อมจุดอัตโนมัติสำหรับแบตเตอรี่ด้านเดียว มาตรฐาน HEQUAN (Bicast), MDA8000B/MDB4000B แหล่งจ่ายไฟเชื่อมทรานซิสเตอร์, อุปกรณ์เสริม MIYACHI MDA8000B/MDB4000B ทรานซิสเตอร์จุดเชื่อมแหล่งจ่ายไฟ ด้วยฟังก์ชั่นการตรวจจับกระแสไฟฟ้า การเชื่อมที่ผิดพลาด สัญญาณเตือนไฟไหม้การระเบิด การทำงานของเซอร์โวมอเตอร์บริสุทธิ์สี่แกน ข้อมูลพิกัดการเชื่อมเฉพาะจุดสามารถนำเข้าโดยดิสก์ U หรืออาร์เรย์ กระแสเชื่อมบวกและลบสามารถตั้งค่าต่างกันได้ (ข้อกำหนดการเชื่อมเฉพาะจุด) สามารถตั้งเซลล์เดี่ยวที่ตำแหน่งใดตำแหน่งหนึ่งโดยไม่ต้องเชื่อมจุด การทำความเย็นเข็มเชื่อมเฉพาะจุด: มาตรฐานพร้อมเครื่องทำความเย็น หัวเชื่อมแบบหมุนมาตรฐาน, การหมุนบวกหรือลบ 90 องศา (ช่วงบวกหรือลบ 90 องศา, การตั้งค่าโดยพลการ) ฟังก์ชั่นเข็มเชื่อมอัตโนมัติเสริม ฟังก์ชั่นตรวจจับแรงดันเข็มเชื่อมเสริม การรับและอัพโหลดข้อมูลการเชื่อม โหมดอินเตอร์เฟส: เว็บเซิร์ฟ ส่ง: จะส่งเป็นสตริงในรูปแบบ XML ประสิทธิภาพการเชื่อมเฉพาะจุด: มากกว่า 4500PCS เซลล์ / ชั่วโมง (คำนวณตามจุดสองครั้ง, 4 จุดเชื่อมสำหรับขั้วบวกและ 4 จุดเชื่อมสำหรับขั้วลบ) การเชื่อมนิเกิลแบบจุด :0.08-0.15 การชุบนิเกิลหรือนิเกิลบริสุทธิ์โดยไม่ต้องเชื่อมร่องเบี่ยง 0.15-0.2 การชุบนิเกิลหรือนิเกิลบริสุทธิ์แนะนำให้เชื่อมด้วยร่องเบี่ยง แนะนำให้ใช้การเชื่อมแบบนูนสำหรับการชุบนิกเกิลที่สูงกว่า 0.2 มม. -0.5 หรือนิกเกิลบริสุทธิ์ |
| พลิกแม่พิมพ์ | |
ฟังก์ชั่นหลัก: เปลี่ยนแม่พิมพ์เป็นการเชื่อมจุดอัตโนมัติด้าน B ประสิทธิภาพการหมุนเวียน: 20S / ครั้ง |
| B การเชื่อมพื้นผิว | |
เช่นเดียวกับพื้นผิว A สามารถปรับแต่งสำหรับการเชื่อมด้านเดียวหรือสองด้าน |
| หุ่นยนต์ดึงแบตเตอรี่ | |
หน้าที่หลัก: ถอดแบตเตอรี่ที่เชื่อมเฉพาะจุดออกและถ่ายโอนไปยังสายการหมุนเวียนหรือสายการประกอบ ประสิทธิภาพ: 20S / ครั้ง
|
คำถามที่พบบ่อย
ตอบ: ฉันจะยืนยันได้อย่างไรว่าคุณเป็นผู้ผลิต
B:1) ล้างรูปถ่ายแผนกต้อนรับพร้อมชื่อโรงงานของเรา
2) การสนทนาทางวิดีโอในช่วงเวลาทำการ ไม่จำเป็นต้องจองล่วงหน้า
3) เวลาใดก็ได้ที่ตัวแทนเยี่ยมชมโรงงาน ไม่จำเป็นต้องจองล่วงหน้า
4) สอบถามความคืบหน้าในการผลิตได้ตลอดเวลา ให้รูปถ่ายและวิดีโอ ฯลฯ
5) วิศวกรมืออาชีพแก้ปัญหาบริการหลังการขาย
ตอบ: เราสามารถสร้างเครื่องจักรประเภทใดได้บ้าง
B: เครื่องประกอบแบตเตอรี่ทุกชนิดการทดสอบเซลล์การติดกระดาษฉนวนการเรียงลำดับการเชื่อมการทดสอบอายุ
สำหรับเซลล์ทรงกระบอก/แท่งปริซึม/โพลิเมอร์ แบบแมนนวลและแบบอัตโนมัติ เครื่องเดี่ยวและสายการผลิต
A: คุณช่วยฉันตั้งโรงงานได้ไหม
B: ใช่ โปรดระบุรายละเอียดวัตถุดิบและผลิตภัณฑ์ของคุณ ความต้องการของคุณเกี่ยวกับประสิทธิภาพ งบประมาณของคุณ เราจะส่งแผนให้คุณ หากคุณต้องการ เรายังสามารถแนะนำซัพพลายเออร์วัตถุดิบให้กับคุณได้
ตอบ: คุณสนับสนุนบริการหลังการขายหรือไม่?
B:ใช่ หลังจากซื้อ BT - 2113B สายการผลิตชุดแบตเตอรี่ลิเธียมไอออนอัตโนมัติ 18650/21700/32650 ที่เก็บพลังงานทรงกระบอก / พลังงาน เราจะมีผู้เชี่ยวชาญในการติดตั้งและฝึกอบรม และรับประกันสองปีส่งออกไปยังยุโรปและสหรัฐอเมริกา, ประเทศในเอเชียตะวันออกเฉียงใต้, มีไซต์ที่อินเดีย
ตอบ: เราจะแก้ปัญหาเครื่องได้อย่างไร?
B: ข้อดีของโรงงาน เรามีวิศวกร และเราผลิตเครื่องจักร
1) เราจะจัดวิศวกรเพื่อสื่อสารกับคุณเมื่อเราได้รับข้อความของคุณ เขาจะแนะนำคุณในการแก้ปัญหาด้วยแฮงเอาท์วิดีโอหรือข้อความ
2) หากปัญหาเกิดจากส่วนประกอบเสียหาย เราจะส่งส่วนประกอบใหม่ให้คุณ หลังจากได้รับแล้ว เราจะแนะนำคุณเกี่ยวกับวิธีติดตั้งในแฮงเอาท์วิดีโอ
