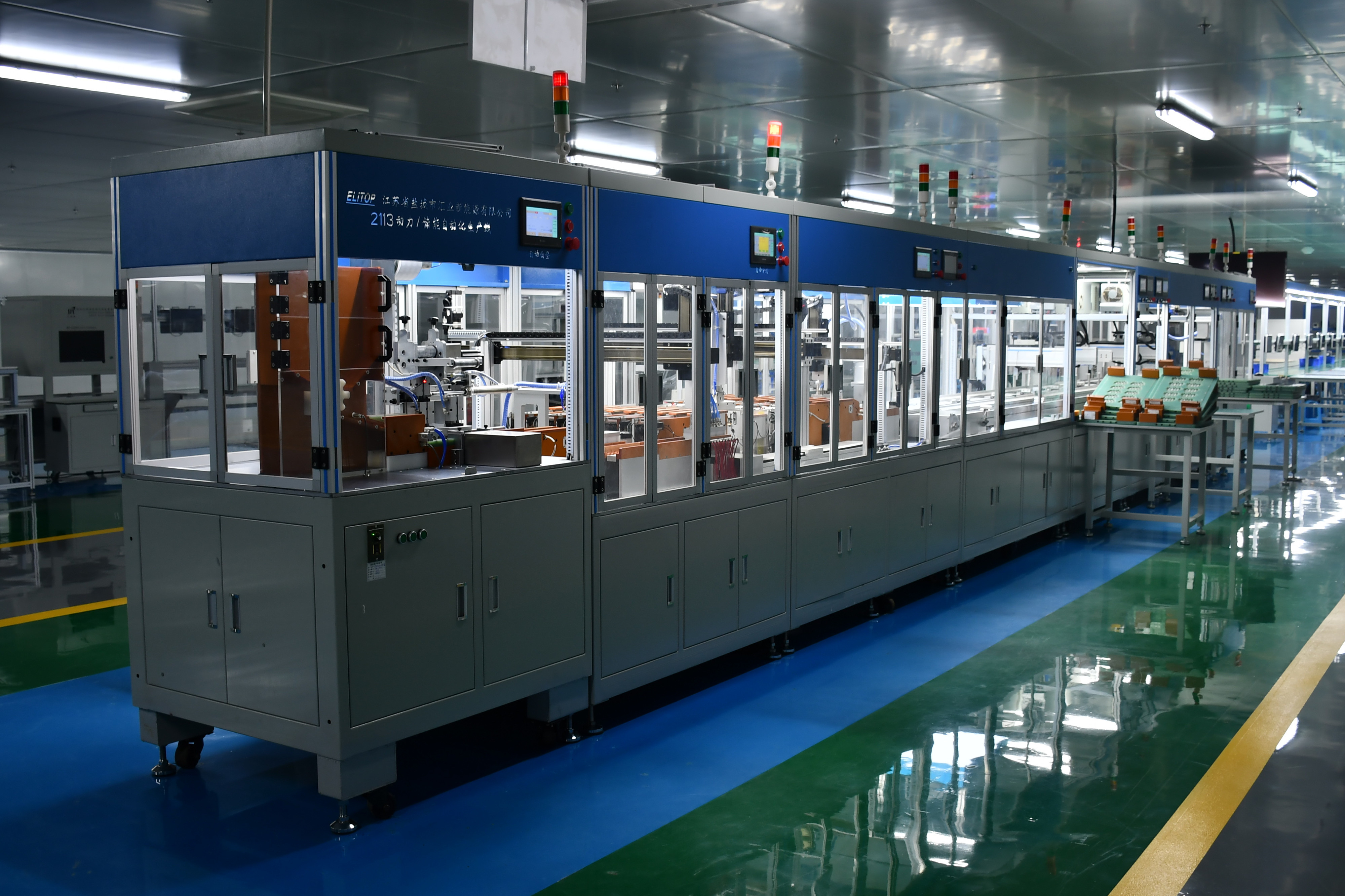

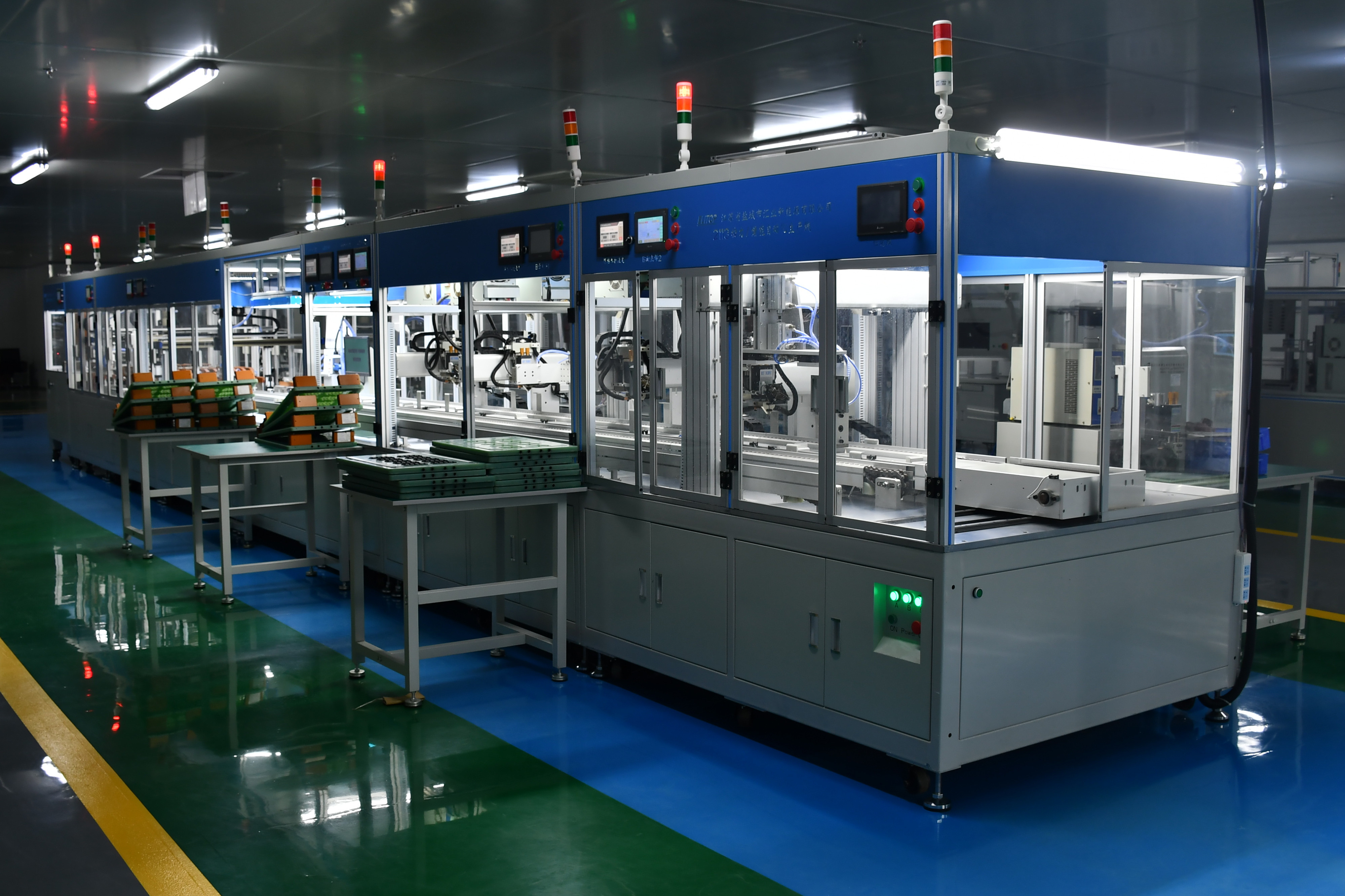

สายการประกอบแบตเตอรี่ทรงกระบอก 18650 / 21700 / 32650

รายละเอียดสินค้า

สายแพ็คแบตเตอรี่สำหรับการประกอบเซลล์ทรงกระบอก 18650/21700/32650 ประสิทธิภาพสูง

ชื่ออุปกรณ์: สายการผลิตแบตเตอรี่เก็บพลังงานอัตโนมัติ

ความรู้เบื้องต้นเกี่ยวกับการรวมอุปกรณ์

บทที่ 1

◎ส่วนแกนไฟฟ้า): 18650 แกนไฟฟ้ากล่องอัตโนมัติ (10 * 10) ให้อาหารอัตโนมัติ 6 . ครั้งเดียว

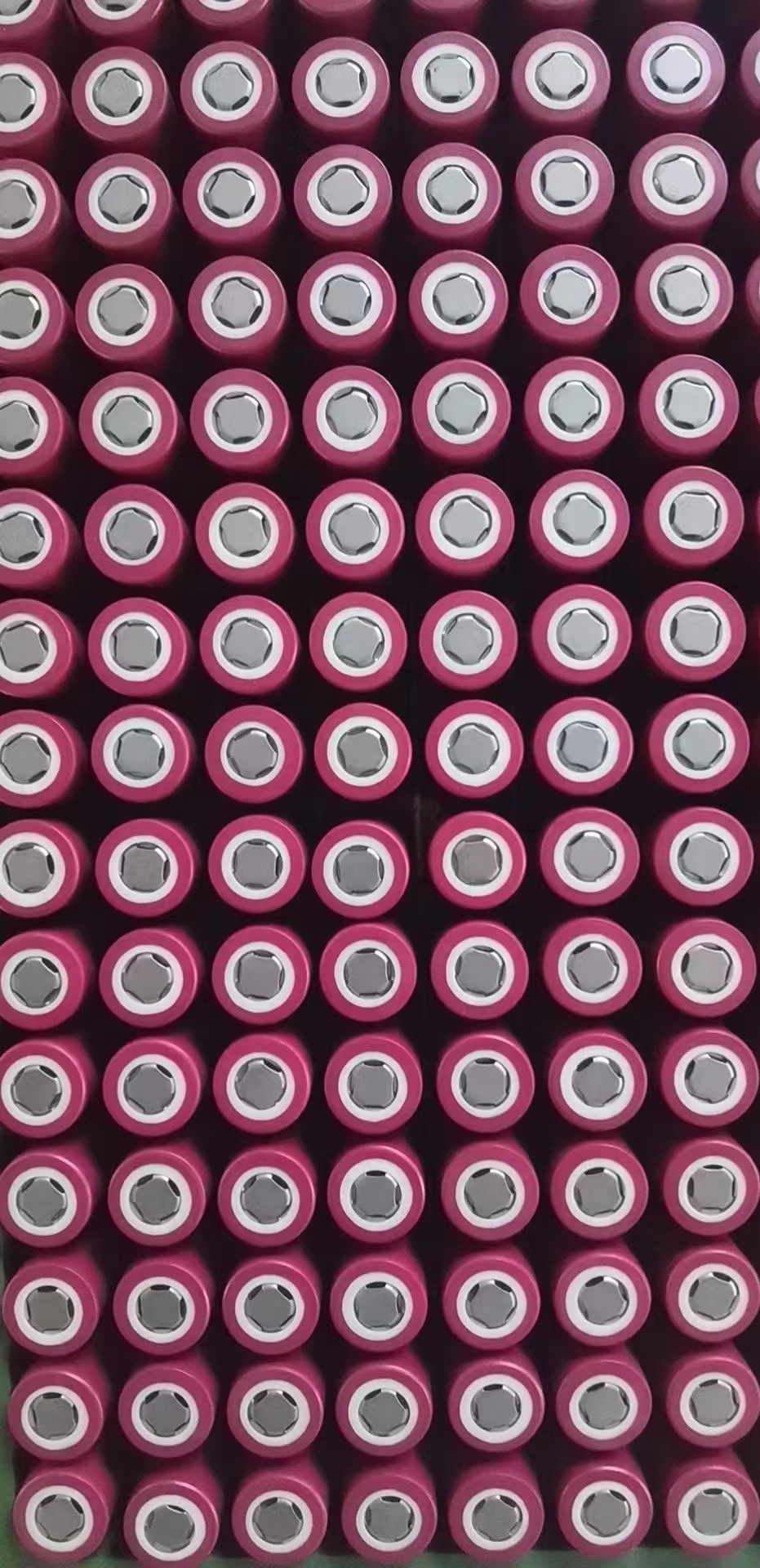

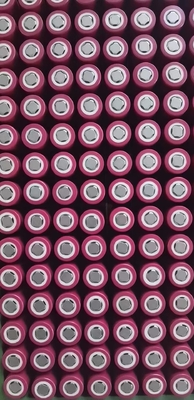

กล่อง (เซลล์ 600PCS18650)

◎ แผ่นตกแต่งอัตโนมัติ

◎ การสแกนโค้ดอัตโนมัติ → ส่วนการเรียงลำดับอัตโนมัติ (ไฟล์ OK 10 ไฟล์ ไฟล์ NG 1 ไฟล์ 2/3/4 /5 สามารถตั้งค่าเป็นไฟล์เดียวกันได้ เพิ่มจำนวนเซลล์ที่จัดเก็บ แต่ละช่องมี 100PCS สองช่องอยู่ในช่องเดียวกัน ไฟล์ จากนั้น 200PCS 3 ช่องอยู่ในไฟล์เดียวกัน จากนั้น 300PCS)

หน่วยที่ 2

◎ การสแกนโค้ดอัตโนมัติ → ระยะห่างอัตโนมัติ → หุ่นยนต์เข้าไปในโครงยึด → การตรวจจับอิเล็กโทรดขั้วบวกและขั้วลบของแบตเตอรี่ CCD → การทำความสะอาดด้วยเลเซอร์ที่ด้าน A (ทางเลือก) → การหมุนเวียนของแม่พิมพ์ 1 → การทำความสะอาดด้วยเลเซอร์ที่ด้าน B (ทางเลือก) → จุดเชื่อมที่ด้าน A 1→ การเชื่อมเฉพาะจุดบนด้าน A 2→ การหมุนเวียนของแม่พิมพ์ 2→ การเชื่อมแบบจุดบนด้าน B 2→ การเชื่อมแบบจุดบนด้าน B 2→ นำฝาครอบออกโดยอัตโนมัติ → ถอดแบตเตอรี่ออกโดยอัตโนมัติ → สายการประกอบวงจรผลิตภัณฑ์กึ่งสำเร็จรูปของแบตเตอรี่ (การตรวจจับลักษณะการเชื่อมเฉพาะจุด → แปะอุปกรณ์เสริม

→ การเชื่อมต่อแผ่นป้องกัน → การสร้าง → การทดสอบประสิทธิภาพที่ครอบคลุม ฯลฯ)

หน่วยที่ 3

◎ หนึ่งเส้นรอบสำหรับแม่พิมพ์โซ่ความเร็วคู่

◎15 ชุดตัวยึดแม่พิมพ์จุดเชื่อม (L530*380MM)

◎ 15 ชุดแผ่นฝาครอบด้านบนและด้านล่างของแม่พิมพ์เชื่อมจุดสำหรับแบตเตอรี่แต่ละรุ่น

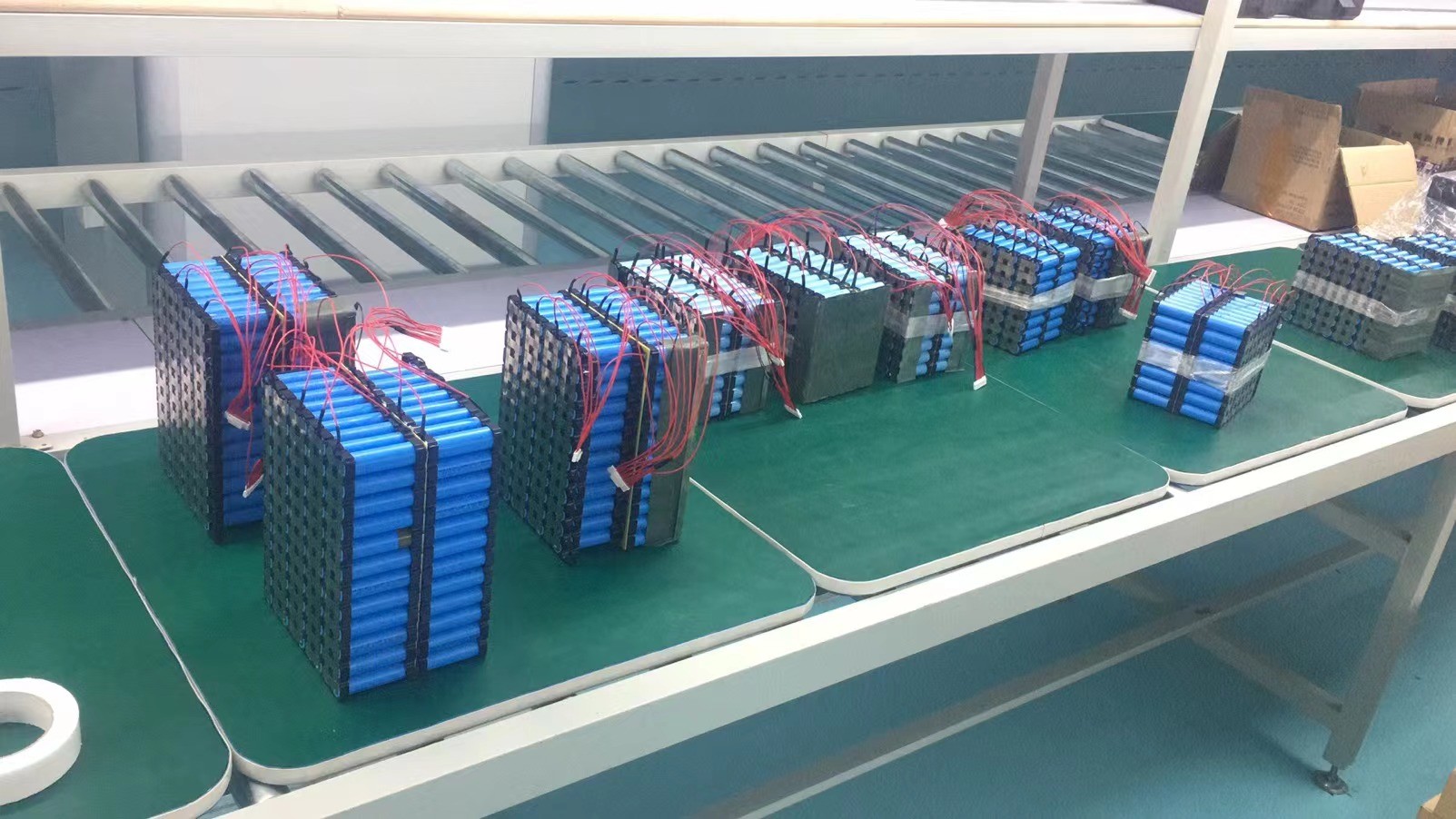

สายเอาท์พุตแบตเตอรี่กึ่งสำเร็จรูป *1

◎ หนึ่งบรรทัดไหลย้อนสำหรับผู้ให้บริการแม่พิมพ์บน

หน่วยที่ 4

สายการประกอบโซ่ความเร็วคู่ *1 (L16.5*W1.3*H2 เมตร)

Bt-2410a เครื่องทดสอบความต้านทานภายในรวม 24 ชุด/ชุด *1 ชุด (อุปกรณ์เสริม)

◎ การเชื่อมจุดเลเซอร์แบบสองตำแหน่ง *1 ชุด (แผ่นป้องกันและสายตรวจสอบ B+B-)

◎ BT-85V05C50F เครื่องทดสอบประสิทธิภาพของชุดแบตเตอรี่

หน่วยที่ 5

◎ ระบบ Kanban อิเล็กทรอนิกส์ MES (หนึ่งระบบสำหรับเซิร์ฟเวอร์หลัก ระบบหนึ่งสำหรับหน้าจอแสดงผลหลัก ระบบ Kanban ย่อย SOP หนึ่งระบบสำหรับแต่ละสถานี)

◎ เครื่องกำจัดไฟฟ้าสถิต *2

◎ ประกอบวงแหวนคงที่ของสายวงจรและสัญญาณเตือนแบบสถิต 1 ชุดสำหรับแต่ละสถานี

ผังการผลิต

แผนผังการจัดวางอุปกรณ์

หมายเหตุ: BT-2113 ชุดแบตเตอรี่เก็บพลังงาน/เก็บพลังงานสายการผลิตอัตโนมัติ L16.5*W1.5* 1.76m

สายการประกอบวงจรโซ่ความเร็วคู่ L16.5*W1.3*2M

หมายเหตุ: BT-2113 ชุดแบตเตอรี่เก็บพลังงาน/เก็บพลังงานสายการผลิตอัตโนมัติ L16.5*W1.5* 1.76m

เส้นเลี้ยว L4.6 * W1.8 H0.8 M

สายการประกอบวงจรโซ่ความเร็วคู่ L16.5*W1.3*2M

ห้า ข้อกำหนดด้านสิ่งแวดล้อมของอุปกรณ์

1, แหล่งจ่ายไฟ: AC380V±10%, 30KW 50HZ±10%

2, แหล่งก๊าซ: 0.4-0.8mpa, ไม่มีหมอกน้ำ, ไม่มีสิ่งสกปรก

3 อุณหภูมิแวดล้อม: 10-45 ℃

4, ความชื้นในสิ่งแวดล้อม: ไม่เกิน 85r.h (ไม่มีการควบแน่นของความชื้น)

5, สภาพแวดล้อมที่ไม่มีการสั่นสะเทือนรุนแรง, ไม่มีก๊าซกัดกร่อนและก๊าซไวไฟและระเบิด

บริการหลังการขาย

1. ฝ่าย A มีหน้าที่ต้องฝึกอบรมผู้ใช้อุปกรณ์ของฝ่าย B ในการติดตั้ง การแก้จุดบกพร่อง การใช้และการบำรุงรักษาฟรี เพื่อให้มั่นใจว่าผู้ปฏิบัติงานของผู้เรียกร้องสามารถทำงานได้ตามปกติและเป็นอิสระ และเจ้าหน้าที่บำรุงรักษาสามารถจัดการกับปัญหาทั่วไปได้โดยอิสระ

2. ระยะเวลาการรับประกันอุปกรณ์คือสองปีฝ่าย A จะต้องรับผิดชอบต่อการค้ำประกันสามครั้งตามกฎหมายและระเบียบข้อบังคับของประเทศหลังจากการรับประกันหมดอายุ การบำรุงรักษาตลอดชีวิตและราคาต้นทุนในการจัดหาอะไหล่และชิ้นส่วนที่สวมใส่หากปัญหาได้รับการจัดการนอกสถานที่ ซัพพลายเออร์จะต้องตอบกลับอย่างชัดเจนทางอีเมลหรือแบบฟอร์มเป็นลายลักษณ์อักษรภายใน 4 ชั่วโมง
